CONTAMINACIÓN DEL CONECTOR ÓPTICO

Share

¿Qué dicen las normas?
Los métodos de prueba especificados en 568-C necesitan herramientas y procedimientos para garantizar la calidad del conector.

  • Los extremos de los cordones y los troncos se harán conforme a la norma CEI 6100-3-35.
  • Utilice un microscopio que sea compatible con la norma CEI 61300-3-35
  • El microscopio debe utilizar adaptadores que sean compatibles con los conectores



¿Cuál es la norma CEI 61300-3-35?

  • Un conjunto de requisitos de calidad para los conectores de fibra óptica
  • Diseñada para garantizar la pérdida de inserción y la pérdida de retorno en el rendimiento
  • Se utiliza como referencia entre el proveedor y el cliente
  • Se utiliza como condición para las pruebas rigurosas de componentes y enlaces



Criterios Generales de Aceptación Criterios distintos para los diferentes tipos de conectores y de rendimiento.

  • SM-UPC IL <= 0.30dB/RL>55dB
  • SM-APC IL <=0.35dB/RL>65dB
  • MM-PC IL <0.35dB
  • Multifibra SM IL <0.50dB/RL> 60dB
  • Multifibra MM IL <0.50dB

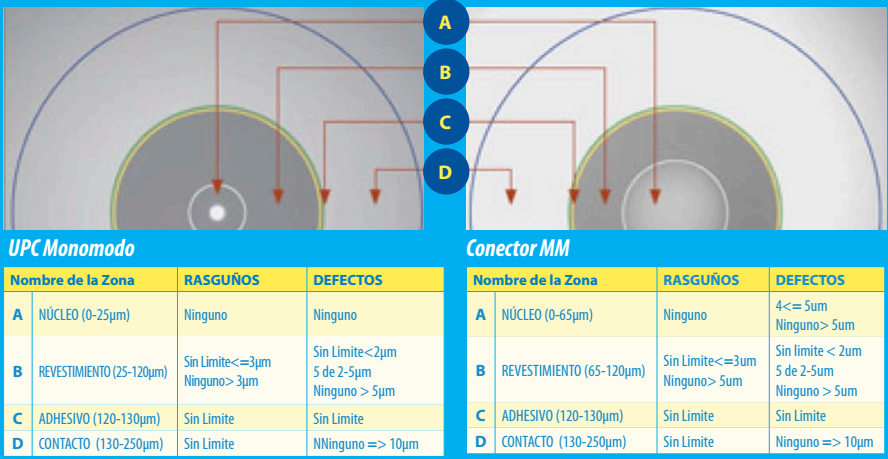

Ejemplo de partes de la fibra y sus respectivas zonas
